도면과 모델

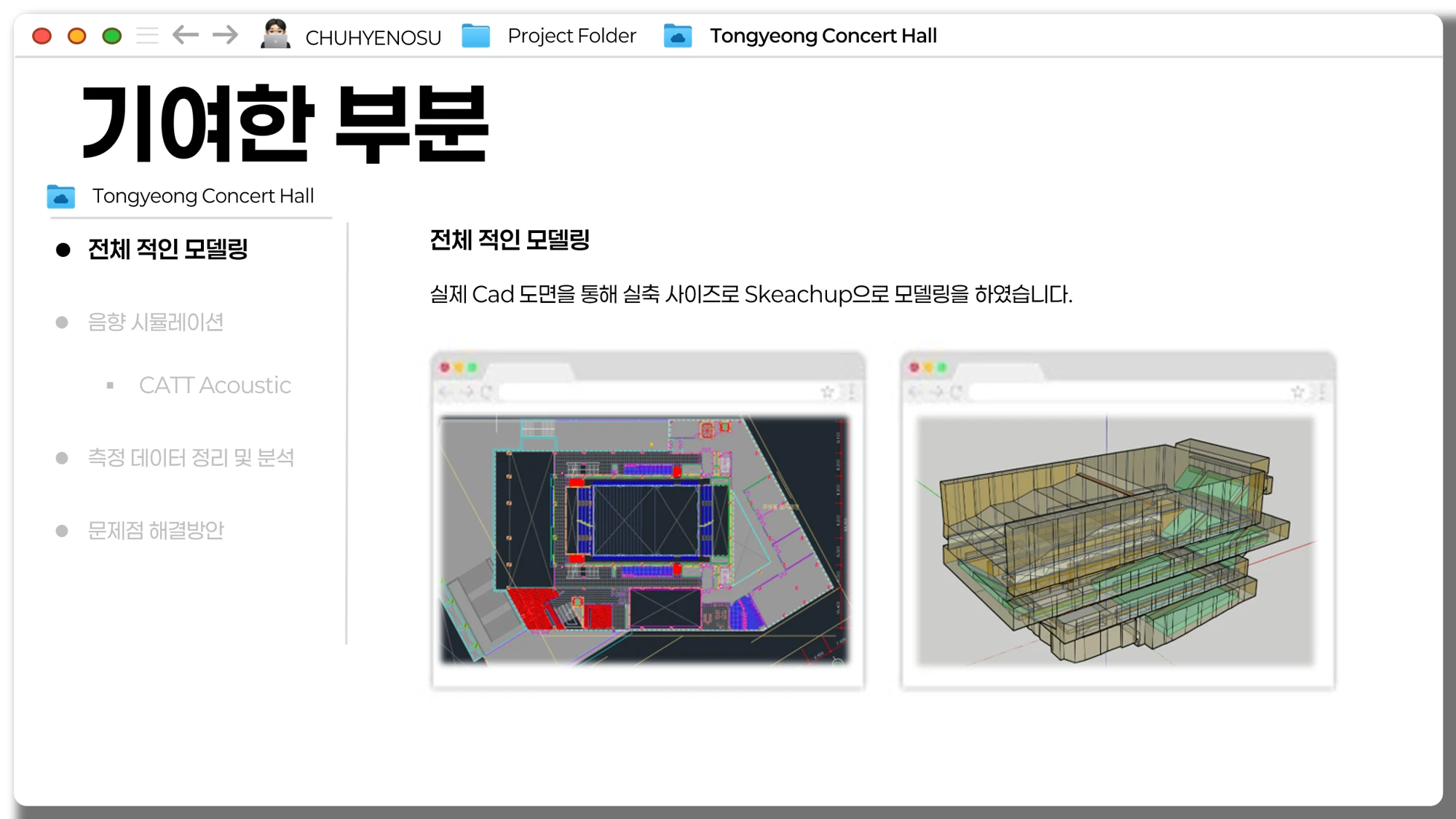

AutoCAD 도면을 참고해 SketchUp으로 공연장의 공간 구조를 모델링했습니다.
음향 설계·분석 · 대학 설계 과제
통영 국제음악당
콘서트홀 건축음향 분석
- 담당 역할
- 공간 모델링 · 시뮬레이션 분석 · 보고서 작성
- 핵심 결과물
- 콘서트홀 모델 · 음향 지표 분석 · 개선 제안 보고서
01 / OVERVIEW
개요와 목적
실제 공연장 도면을 모델로 구현하고 시뮬레이션 결과를 해석하는 과제입니다. ISO 3382 관련 음향 지표를 학습하면서 수치의 의미를 공간의 음향 특성과 연결하는 데 집중했습니다.
02 / PROCESS
수행 과정

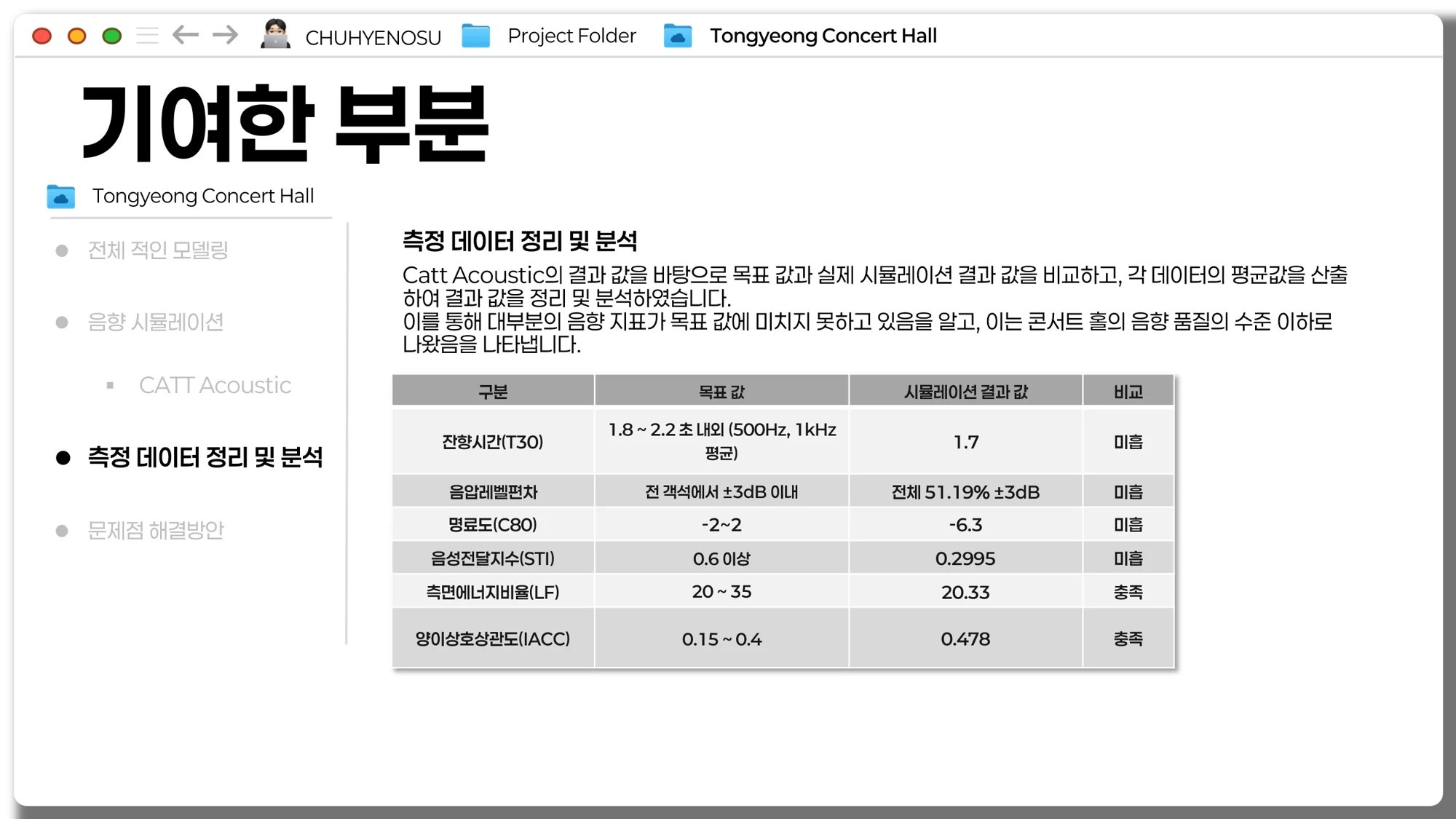

분석 조건과 지표
CATT-Acoustic에서 음향 시뮬레이션을 수행하고 잔향·명료도 등 관련 지표를 검토했습니다.
보고서 작성

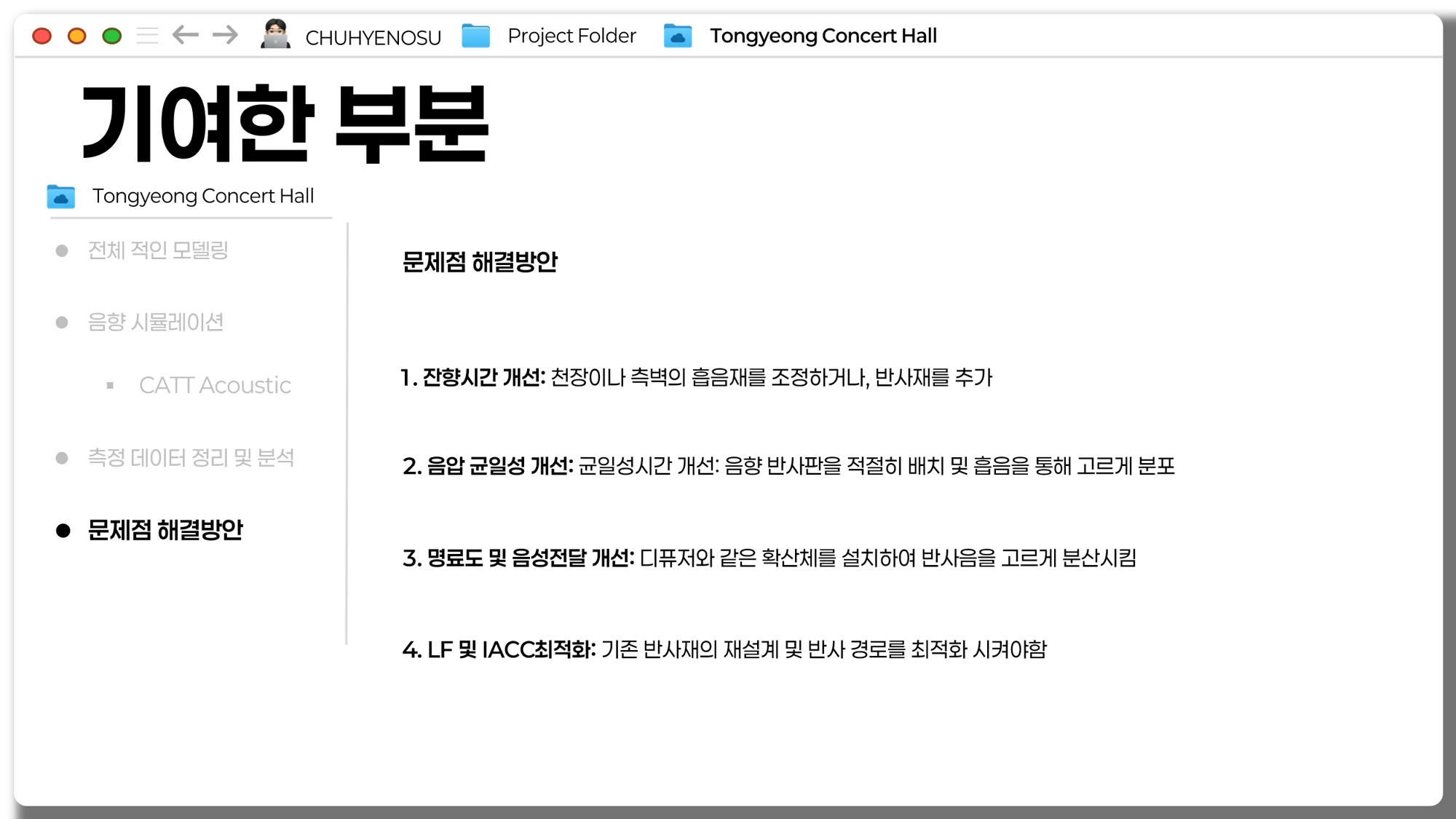

결과를 정리해 공간의 문제점과 개선 방향을 제안하는 보고서로 작성했습니다.
03 / EVIDENCE
작업 자료

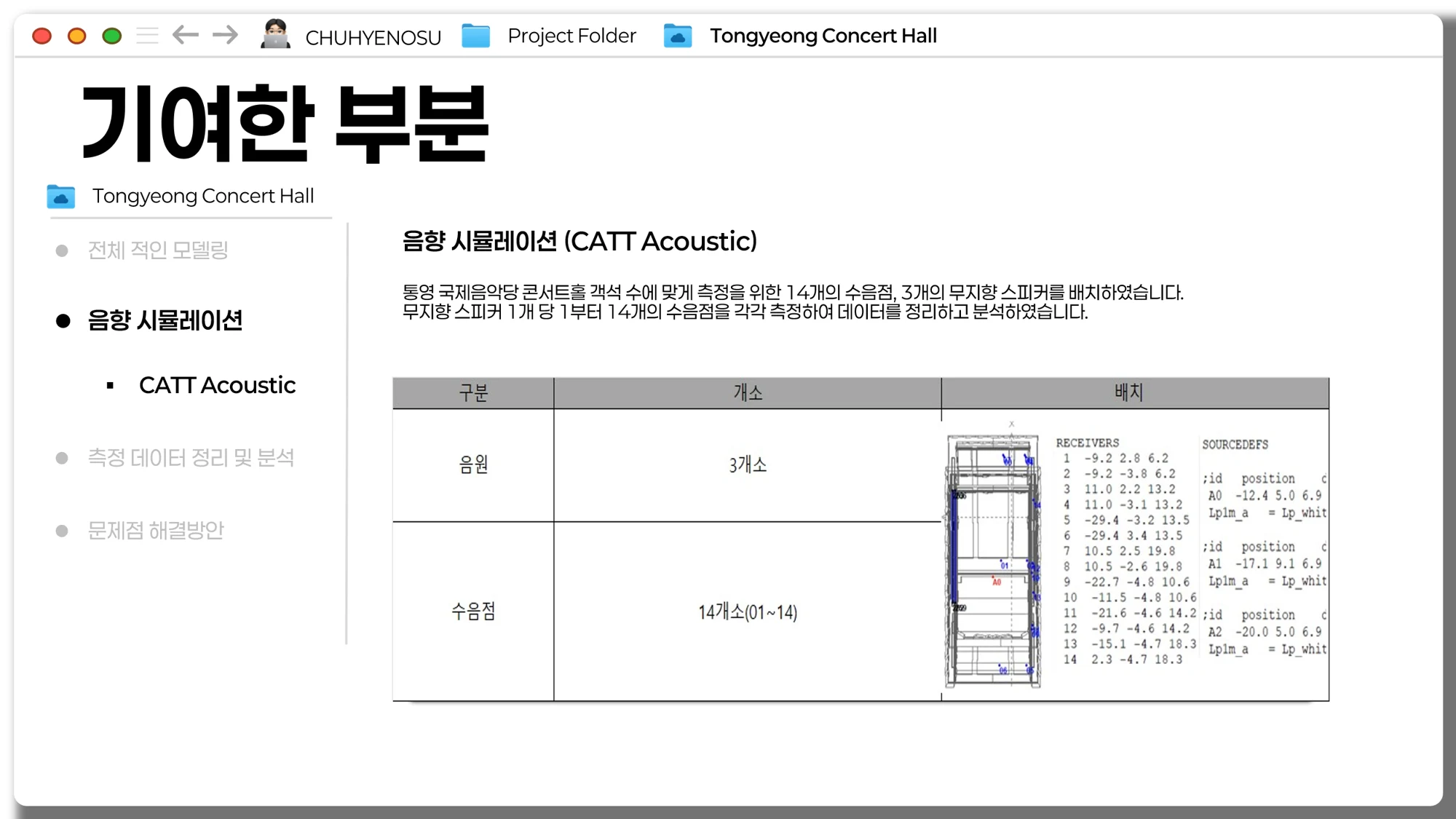

음원과 수음점 배치 조건
모델에 음원 3개와 수음점 14개를 설정하고 위치별 음향 지표를 비교했습니다. 분석 조건을 먼저 정리해 결과를 해석했습니다.
이미지를 선택하면 크게 볼 수 있습니다.
관련 원본 자료 더 보기 · 4개
04 / REFLECTION
결과와 배운 점
모델링과 분석에 이어 결과를 해석하는 보고서를 작성했습니다. 개별 수치를 나열하기보다, 서로 다른 음향 지표를 함께 읽고 공간의 특성을 설명하는 방법을 배웠습니다.
음향 지표는 CATT-Acoustic 모델의 예측값이며 현장 실측값과 구분됩니다.
